12v 24v transformador de corrente toroidal 20w 300w transformador toroidal para amplificador de áudio

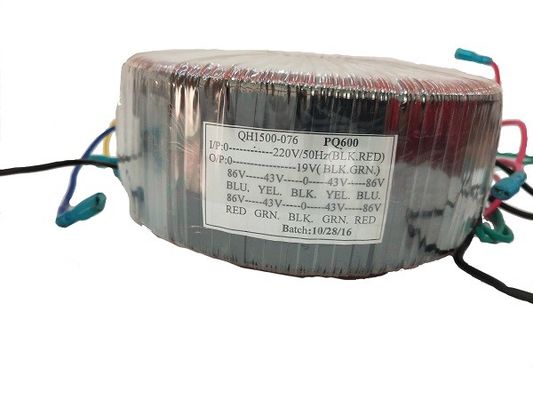

Imagem Grande : 12v 24v transformador de corrente toroidal 20w 300w transformador toroidal para amplificador de áudio

Detalhes do produto:

Lugar de origem:	Guangdong, shenzhen
Marca:	xjsr
Certificação:	RoHS,ISO9001-2001
Número do modelo:	40W

Contato

12v 24v transformador de corrente toroidal 20w 300w transformador toroidal para amplificador de áudio

descrição

Estrutura da bobina:	Toroidal	Número da bobina:	Autotransformador
Materiais:	Ferrite	Voltagem de entrada:	230VAC
Tensão de saída:	10V, 17V, 24V, 30V	Potência:	80VA
Modelo:	EE55 EE14 EE16 EI22 ED8 EI66 EE8.3 EE10 EE12 EE15 EE19 EE20 EE22 EE25 EE29 EE42 EE44 EE48 PQ26	Tipo:	EE EI PQ EFD EF
Realçar:	Transformador de corrente toroidal de 12 V , Transformador de corrente toroidal de 24 V , Transformador toroidal de 300 W

Performance do produto:

O núcleo de ferro do transformador toroidal é feito de tiras contínuas de aço de silício orientadas continuamente.A densidade de passagem é maior porque o transformador toroidal pode atingir uma alta eficiência elétrica de 95%.

Características:

1O núcleo de ferro de alta eficiência não tem lacuna de ar e o factor de empilhamento pode ser tão elevado quanto 95%.

2O núcleo de ferro não tem fenda de ar, o que pode reduzir o ruído da vibração induzida do núcleo de ferro.que reduz efetivamente o ruído "zum" causado pela magnetostrição.

3. Baixa temperatura de funcionamento Dado que a perda de ferro pode atingir 1,1 W/kg, a perda de ferro é muito pequena, o aumento da temperatura do núcleo de ferro é baixo,e o enrolamento tem uma boa dissipação de calor no núcleo de ferro com uma temperatura mais baixa, então o aumento da temperatura do transformador é baixo.

4. Fácil de instalar O transformador toroidal tem apenas um parafuso de montagem no centro, que é especialmente fácil de instalar e desmontar rapidamente em equipamentos eletrónicos.

Parâmetros de forma.:

Potência de carga total	Volume do produto	Placa de montagem	Distância do buraco	Tamanho dos poros	Peso
20W ((MAX)	702535 mm	70*70 mm	60*60 mm	5*8 mm	0.53kg
40W ((MAX)	904145 mm	90*90 mm	80*80 mm	5*8 mm	10,0 kg
50W ((MAX)	954145 mm	90*90 mm	80*80 mm	5*8 mm	1.1 kg
70W ((MAX)	1004045 mm	90*90 mm	80*80 mm	5*8 mm	10,3 kg
90W ((MAX)	1034043 mm	100*100 mm	90*90 mm	5*8 mm	1.47kg
120W ((MAX)	1004145 mm	90*90 mm	80*80 mm	5*8 mm	1.50kg
150W ((MAX)	983851mm	90*90 mm	80*80 mm	5*8 mm	20,05 kg
200W ((MAX)	1104553 mm	100*100 mm	90*90 mm	5*8 mm	2.23kg
240W ((MAX)	1134754mm	120*120 mm	110*110 mm	5*8 mm	2.5 kg
300W ((MAX)	1224556 mm	120*120 mm	110*110 mm	5*8 mm	20,9 kg
400W ((MAX)	1344666mm	120*120 mm	110*110 mm	5*8 mm	4.1 kg
500W ((MAX)	1335163mm	140*140 mm	130*130 mm	5*8 mm	40,6 kg
1000W ((MAX)	1655279 mm	160*160 mm	150*150 mm	5*8 mm	8.2 kg
1200W ((MAX)	1805478mm	180*180 mm	170*170 mm	5*8 mm	100,6 kg
1500 W ((MAX)	1925780 mm	180*180 mm	170*170 mm	5*8 mm	11.5 kg

Características elétricas:

Potência de carga total	Voltagem de entrada	Frequência	Sem tensão de carga	Corrente de carga total	Não é necessário.	Teste Hi-Pot	Resistência ao isolamento
20W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC12.0V ± 2%	1.66A ((MAX)	< 0,9 W	Pri-Sec: DC2500V	Pri-Sec:≥ 500MΩ
40W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC12.5V ± 2%	3.3A ((MAX)	< 2,0 W	Pri-Sec: DC2500V	Pri-Sec:≥ 500MΩ
50W ((MAX)	AC230V ± 10%	50 Hz/60 Hz	AC5-0-5V ± 2%	5.0A ((MAX)	< 2,0 W	Pri-Sec: DC2500V	Pri-Sec:≥ 500MΩ
70W ((MAX)	AC230V ± 10%	50 Hz/60 Hz	AC14,5V ± 2%	5.0A ((MAX)	< 3,0 W	Pri-Sec: DC2500V	Pri-Sec:≥ 500MΩ
90W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC28+9+16V±2%	2.1+1.7+1A ((MAX)	< 3,0 W	Pri-Sec: DC2500V	Pri-Sec:≥ 500MΩ
120W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC0-20-80-100V+1V±2%	6A ((MAX)	< 3,0 W	Pri-Sec: DC2500V	Pri-Sec:≥ 500MΩ
150W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC22V ± 2%	6.8A ((MAX)	< 3,0 W	Pri-Sec: DC2500V	Pri-Sec:≥ 500MΩ
200W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC12V*2±2%	8.4A ((MAX)	< 4,0 W	Pri-Sec: DC2500V	Pri-Sec:≥ 500MΩ
240W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC24±2%	10A ((MAX)	< 4,0 W	Pri-Sec: DC2500V	Pri-Sec:≥ 500MΩ
300W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC24,5±2%	12.5A ((MAX)	< 5,0 W	Pri-Sec: DC2500V	Pri-Sec:≥ 500MΩ
400W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC70,5±2%	5.7A ((MAX)	< 6,0 W	Pri-Sec: DC2500V	Pri-Sec:≥ 500MΩ
500W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC36 ± 2%	13.9A ((MAX)	< 4,5 W	Pri-Sec: DC2500V	Pri-Sec:≥ 500MΩ
1000W ((MAX)	AC240V ± 10%	50 Hz/60 Hz	AC36,5±2%	27.5A ((MAX)	< 10 W	Pri-Sec: DC2500V	Pri-Sec:≥ 500MΩ
1200W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC45+36V±2%	13.3+16.6A ((MAX)	< 12 W	Pri-Sec: DC2500V	Pri-Sec:≥ 500MΩ
1500 W ((MAX)	AC415V ± 10%	50 Hz/60 Hz	AC48V ± 2%	31.2A ((MAX)	< 20 W	Pri-Sec: DC2500V	Pri-Sec:≥ 500MΩ
